К основной группе конструктивных элементов для системы строительства чистых производственных помещений относятся трёхслойные панели, тип сэндвича. Корпус панели образуют кассеты, изготовленные по технологии точной штамповки из стального оцинкованного и лакированного листа. Панели изготавливаются из оцинкованного стального листа с порошковым покрытием PVDF стандартно с оттенком RAL 9010 и толщиной 0,75 мм.
Основной функцией панелей для чистых помещений является изолирование отдельных помещений. Благодаря своей герметичности они помогают поддерживать в ограниченном пространстве требуемое избыточное давление воздуха, микроклимат, стерильность и гигиену.

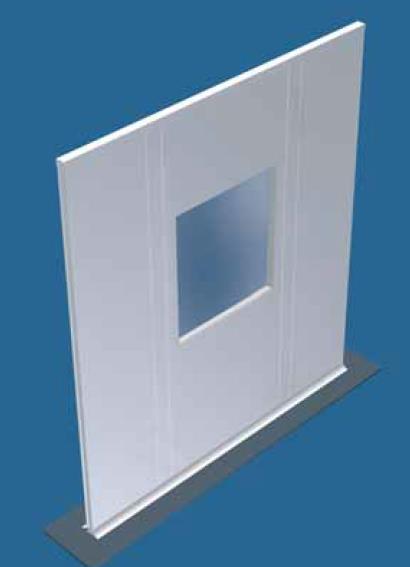

Перегородочная сэндвич-панель 60 мм
Ребра жесткости по периметру панели и в местах соединения панельной стены изготовлены из стального оцинкованного листа или стального листа, поверхность которого покрыта лаком. В качестве наполнителя полостей панелей применяется упрочненная минеральная вата (Nobasil). Корпус, ребра жесткости и наполнитель панелей склеены полиуретановым клеем друг с другом и спрессованы, поэтому наполнитель панелей не контактирует с внешней средой.
Соединение отдельных панелей стены обеспечено с помощью винтов, которые расположены в стойке, изготовленной из материала, аналогичного материалу корпуса панели. Отдельные соединения герметизированы и покрыты силиконовой шпаклевкой, что является дополнительной гарантией закрытия наполнителя панелей.
Основные характеристики стеновых панелей для чистых помещений:
- материал: стальной оцинкованный лист или нержавеющая сталь
- стандартная толщина панелей – 60 мм
- стандартная монтажная ширина – 1200 мм (видовая часть 1080 мм)
- максимальная высота панели – 4 м
- оцинкованный стальной лист – 250 г Zn/м2
- объемная масса панели 19-20 кг/м2
- наполнитель панелей: минеральная вата или полистирол;
- остекление «Pharma» в панели с максимальным размером 880 x 1800 мм
- цветовое решение RAL9010, RAL9002, или другие по требованию заказчика;
- применимы для помещений с различными классами чистоты от ИСО 3 до ИСО 9.
Система перегородок конструируется из сэндвич панелей с вертикальным установочным каналом (столбиком) шириной 120 мм между каждым элементом. Панельные сэндвич перегородки могут быть сплошные, застекленные или с отверстиями.
Соединение панельных перегородок
