Catalytic Abatement system for the purification of ethylene oxide
Первым этапом каталитической очистки является стабилизатор (balancer) этиленоксида EO, в котором вода циркулирует из буферного резервуара (buffer tank/peak shaver) через колонну для того, чтобы разбавить концентрацию поступающего этиленоксида без серной кислоты. В том случае, когда уровни поступающего EO высоки, система поглощает EO в воде, а когда уровни поступающего газа низкие, система удаляет EO из воды.

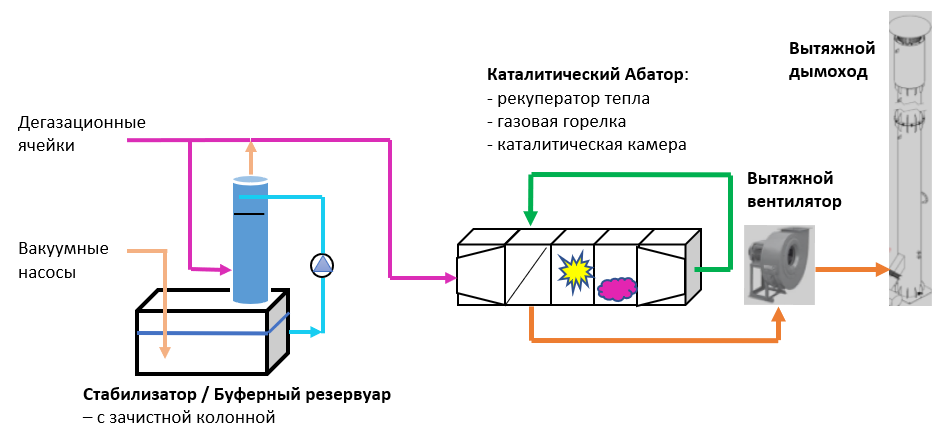

Схема каталитической системы очистки
Вторым этапом является каталитическое снижение концентрации ЕО в Абаторе.
Абатор (с англ.: Abator) используется для сжигания токсичных газов, которые используются при стерилизации медицинских изделий. После завершения процесса стерилизации отработанный воздух, насыщенный этиленоксидом, удаляется и должен быть нейтрализован.
Абатор использует технологию каталитического окисления для превращения этиленоксида в водяной пар и диоксид углерода. Принцип каталитической системы приводит к её экономичной и чрезвычайно чистой работе. Никаких токсичных или химических отходов не образуется. Используемые катализаторы утилизируют более 99,99% этиленоксида, содержащегося в удаляемом газе. Эффективность 99,9% гарантируется при концентрированном удалении газа из стерилизаторов и других удалений с низкой концентрацией выбросов. В сравнении с другими технологиями по контролируемым выбросам, абатор очень прост в обслуживании, и требует лишь периодической замены воздушного фильтра на притоке воздуха.
Принцип работы:
Воздух всасывается в абатор, который необходимо нагреть до заданной температуры. Токсичный газ (этиленоксид) затем впрыскивается в нагретый воздух, и из-за повышенной температуры воздуха газы самовозгораются и впоследствии сгорают. Вредные компоненты улавливаются на специальных катализаторах. Оставшиеся дымовые газы удаляются в атмосферу, проходя через теплообменник воздух/воздух.
При запуске устройства Абатора воздух должен быть нагрет до заданной температуры - для этой операции установлены электрические нагревательные спирали. Как только достигается заданная температура, происходит самовоспламенение газовой смеси, и всасываемый воздух, проходящий через теплообменниквоздух/воздух, начинает нагреваться выхлопными газами. После запуска этого цикла электрический нагрев завершается, и устройство работает независимо. Операция прекращается закрытием подачи газа.
Управление процессом очистки этиленоксида обеспечивается контроллером PLC в автоматическом режиме или ручным управлением оператором. В случае автоматической работы абатором можно управлять с помощью стерилизатора. Эти преимущества ставят абатор на передний план технологий по контролю процесса выбрасываемых отходов при соблюдении всех требований европейских норм и стандартов.

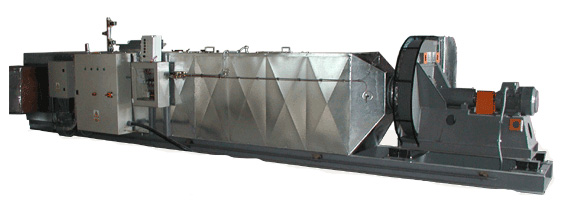

АБАТОР – MACETO
Стандартные модели абаторов в настоящее время включают небольшие (больничные) установки, например, ETO - Абатор M 50, M 100 и M 200, а также промышленные установки, то есть M 500 и более. Промышленные установки спроектированы в соответствии с конкретными требованиями заказчика.
Модель | Макс. | Ном. | Мощность (кВт) | Вес (кг) | Размеры (м) | Макс. |
50 | 7,5 | 90 | 6 | 132 | 0,7х0,5х1,3 | 0,5 |
100 | 15 | 180 | 12 | 155 | 0,7х0,7х1,9 | 1 |
200 | 30 | 360 | 24 | 265 | 0,7х1,3х1,9 | 2 |
500 | 75 | 900 | 45 | 1200 | 1,4х5,6х1,2 | 5 |
1000 | 150 | 1800 | 87 | 2100 | 1,8х7,4х1,5 | 10 |
1500 | 225 | 2700 | 93 | 2800 | 2,2х7,4х1,5 | 15 |
2000 | 300 | 3600 | 93 | 3600 | 2,5х7,4х1,5 | 20 |
2400 | 360 | 4300 | 110 | 3800 | 2,5х7,4х1,5 | 24 |
3000 | 450 | 5400 | 160 | 4800 | 2,7х6,8х1,6 | 30 |
3600 | 540 | 6500 | 164 | 5100 | 2,7х6,8х1,6 | 36 |
4000 | 600 | 7200 | 172 | 5300 | 3,7х6,8х1,8 | 40 |
* актуальность технических данных необходимо уточнять
Компания ENERGOKOMPLET, s.r.o. предлагает комплексные решения в области промышленной газовой стерилизации и очистки от этиленоксида. Совместно с нашими российскими и зарубежными партнерами мы выполняем весь цикл работ, включая проектирование каталитической системы очистки отработанного этиленоксида, поставку необходимого оборудования, включая автоматизацию и монтаж вне зависимости от сложности газовой системы.
